Máy khoan 6 cạnh tự động CNC dùng trong chế biến gỗ

Máy khoan CNC là gì?

Máy khoan CNC là thiết bị cơ khí tự động sử dụng bộ điều khiển số được điều khiển bằng máy tính và dụng cụ cứng và sắc hơn mục tiêu để tạo lỗ hình trụ trên mục tiêu bằng cách cắt quay hoặc đùn. Còn được gọi là máy đột CNC và máy khoan CNC.

Máy khoan CNC tích hợp các công nghệ CNC, điện tử và phần mềm tiên tiến, hướng tới tốc độ cao, độ chính xác cao, đa chức năng, thông minh, hệ thống hóa và độ tin cậy cao. Nhờ công nghệ CNC, các máy này cung cấp các tính năng như định vị tự động, bố trí tự động, quét tự động và căn chỉnh chính xác, đảm bảo dễ vận hành; chúng có khả năng gia công nhiều hình dạng khác nhau và cho phép mô phỏng gia công trên máy tính.

Máy khoan CNC 6 mặt là gì?

Máy khoan 6 cạnh CNC là thiết bị tự động cao cấp được thiết kế để khoan nhiều lỗ trong sản xuất tủ và đồ nội thất, tích hợp chức năng quét không dây (có khả năng phân loại), định vị tự động, kẹp tự động kép, và tự động nạp và gia công, cho phép định vị 6 cạnh và tạo rãnh trước/sau đồng thời trong một lần chạy. Sau khi hoàn thành, các kẹp sẽ tự động chuyển tấm ván đến bệ xoay và phân loại, đảm bảo hiệu quả gia công cao và mức độ tự động hóa cao.

Máy khoan CNC 6 cạnh được điều khiển bằng máy tính và hỗ trợ thiết kế CAD và nhập khẩu CAM, cho phép nhập trực tiếp các định dạng dữ liệu mở như DXF, MPR và XML, giúp vận hành đơn giản. Nó tích hợp liền mạch với các phần mềm thiết kế và xử lý đơn hàng nổi tiếng—như CV (Mỹ) và Topsolid (Pháp)—và có thể được liên kết với các máy cắt, máy dán cạnh và máy khoan hiện có để tạo thành một dây chuyền sản xuất hoàn chỉnh.

Ưu điểm của máy khoan CNC 6 mặt tự động

Máy khoan sáu cạnh chủ yếu được sử dụng cho các thao tác khoan, tạo rãnh và phay trên phôi. Sau khi phôi được đưa lên bàn làm việc, các chốt định vị sẽ mở rộng để đảm bảo căn chỉnh chính xác, sau đó phôi được kẹp chặt và đưa vào máy, nơi các công việc khoan, tạo rãnh và phay được thực hiện theo chương trình CAM.

Với cấu trúc khung giàn hoàn chỉnh và được trang bị các cụm khoan trên và dưới cũng như trục chính, máy có khả năng gia công đồng thời các lỗ cạnh, lỗ thẳng đứng và rãnh. Nó cho phép khoan 6 mặt hoàn chỉnh trong một lần chạy, trở thành lựa chọn lý tưởng cho các nhà sản xuất nhiều loại đồ nội thất dạng tấm.

Tính năng của máy khoan CNC 6 mặt tự động

1. Máy khoan CNC đa chức năng tốc độ cao này khởi động chương trình gia công chỉ bằng một lần nhấn nút. Máy sẵn sàng hoạt động ngay lập tức sau khi quét mã QR, loại bỏ nhu cầu thiết lập, gỡ lỗi, lập trình hoặc chạy thử.

2. Máy hỗ trợ khoan đứng, khoan ngang cạnh và tạo rãnh, cho phép thực hiện đồng thời các thao tác khoan cạnh, vát mép và tạo rãnh.

3. So với các máy khoan nhiều lỗ truyền thống, thiết bị tự động này mang lại hiệu quả cao gấp 6 lần. Trong bối cảnh sản xuất đồ nội thất theo lô nhỏ, nó hiệu quả gấp 3 lần so với các trung tâm gia công PTP (Point-to-Point).

4. Máy có bàn làm việc thẳng đứng nghiêng giúp dễ dàng chất và dỡ phôi. Phôi trượt trên bề mặt bàn trong khi đầu gia công vẫn đứng yên. Thiết kế này cho phép khoan liên tục trên nhiều phôi, đồng thời các chức năng định vị và kẹp tự động giúp tiết kiệm thời gian và tăng hiệu quả.

5. Có khả năng xử lý các tấm hẹp với kích thước nhỏ như 60mm Về chiều rộng, máy bao gồm một mô-đun tự động phát hiện để nhận diện kích thước tấm ván và ngăn ngừa lỗi vật liệu. Thiết bị kẹp phụ trợ đảm bảo quá trình gia công thành công ngay cả với các tấm ván bị cong hoặc vênh, đơn giản hóa các thao tác và cho phép sản xuất liền mạch, tức thì. Máy hỗ trợ gia công liên tục các chi tiết với nhiều kiểu dáng và kích thước khác nhau, tối đa hóa cả sản lượng và chất lượng. Không có giới hạn về số lượng lô hàng, việc sản xuất đồ nội thất theo yêu cầu trở nên đơn giản và hiệu quả cao.

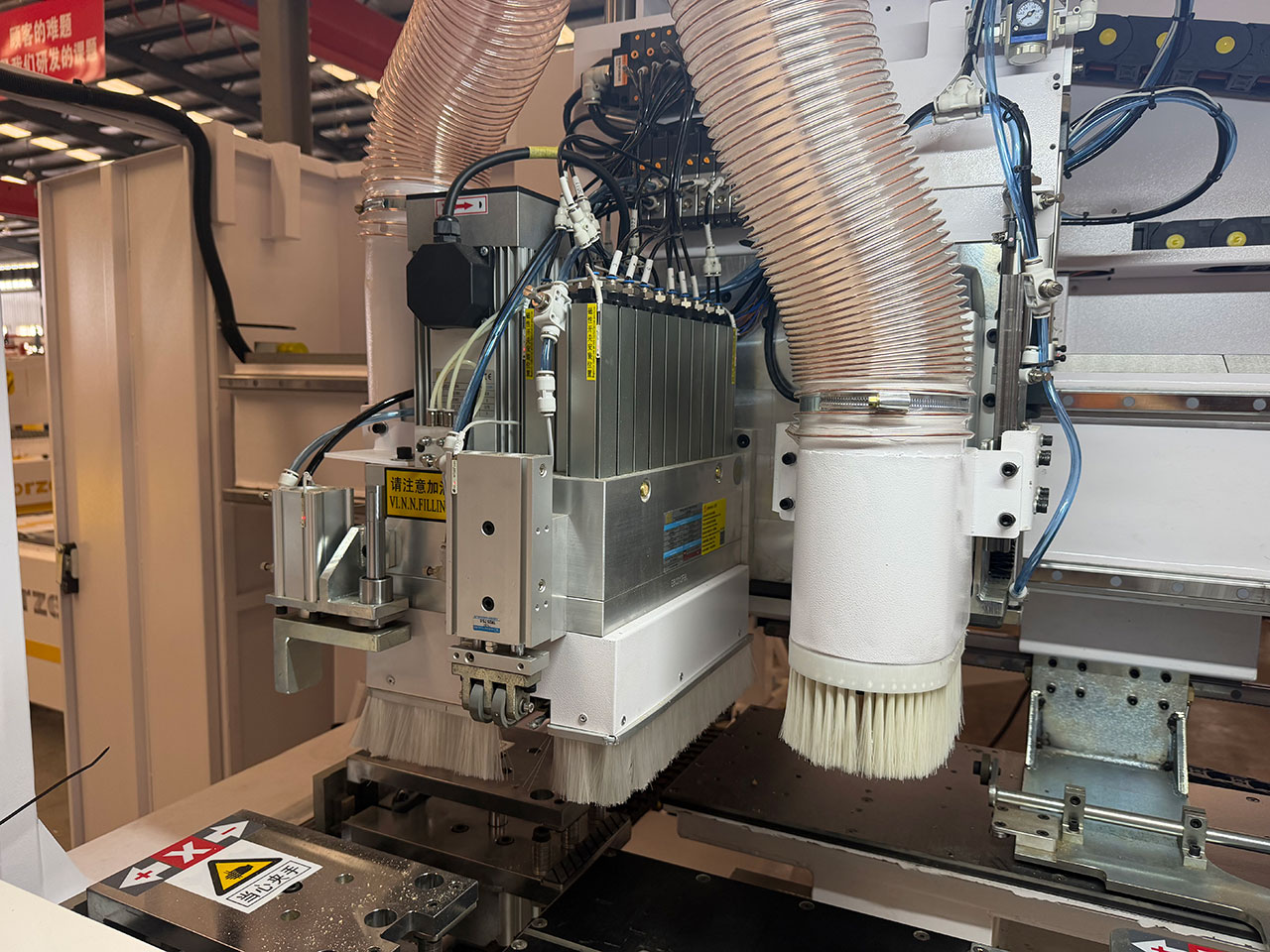

STMMáy khoan CNC 1228-S6 với cụm khoan đơn và trục chính.

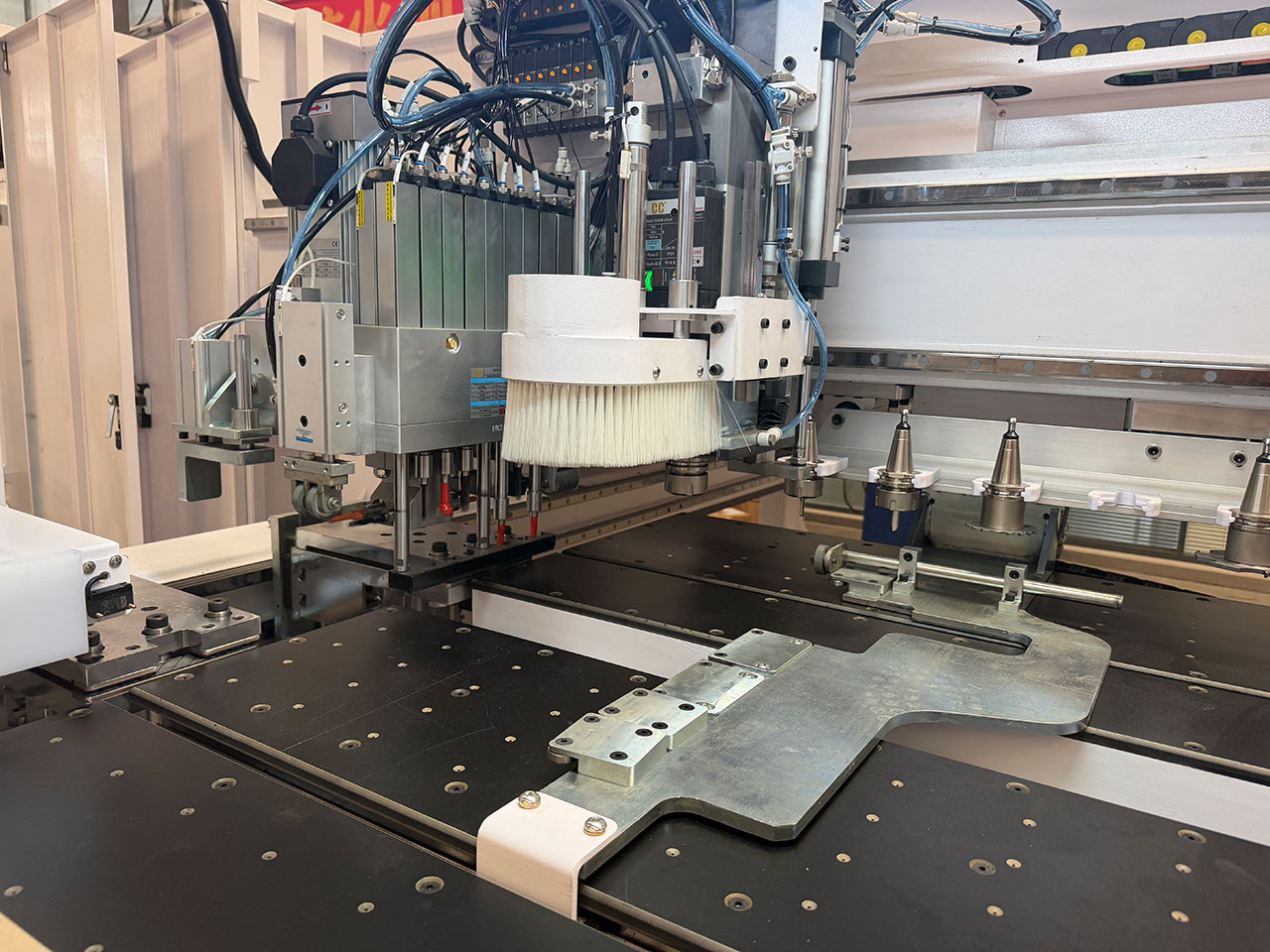

STMMáy khoan CNC 1228-S6 với nhóm khoan đơn và trục chính thay dao tự động (ATC).

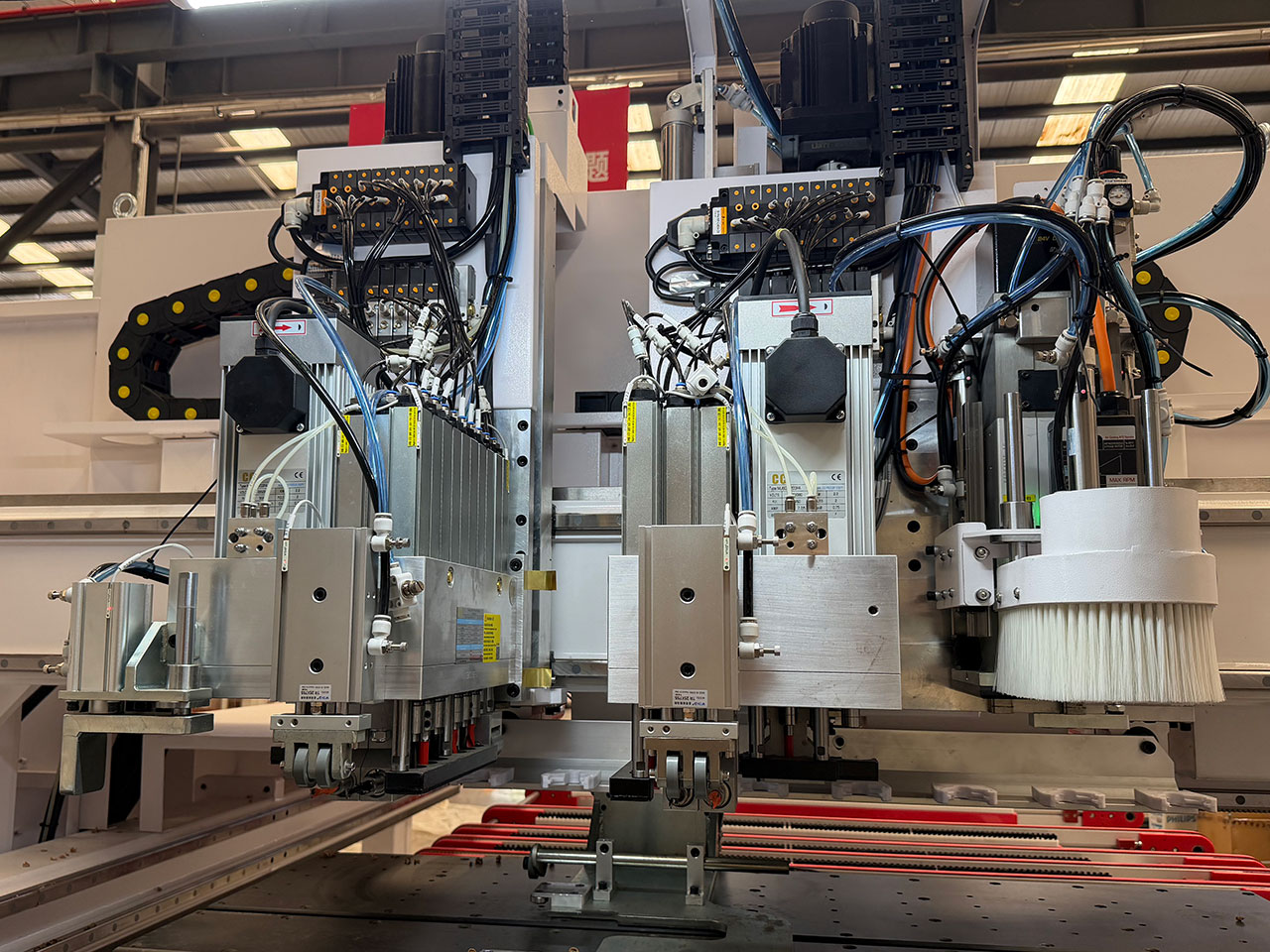

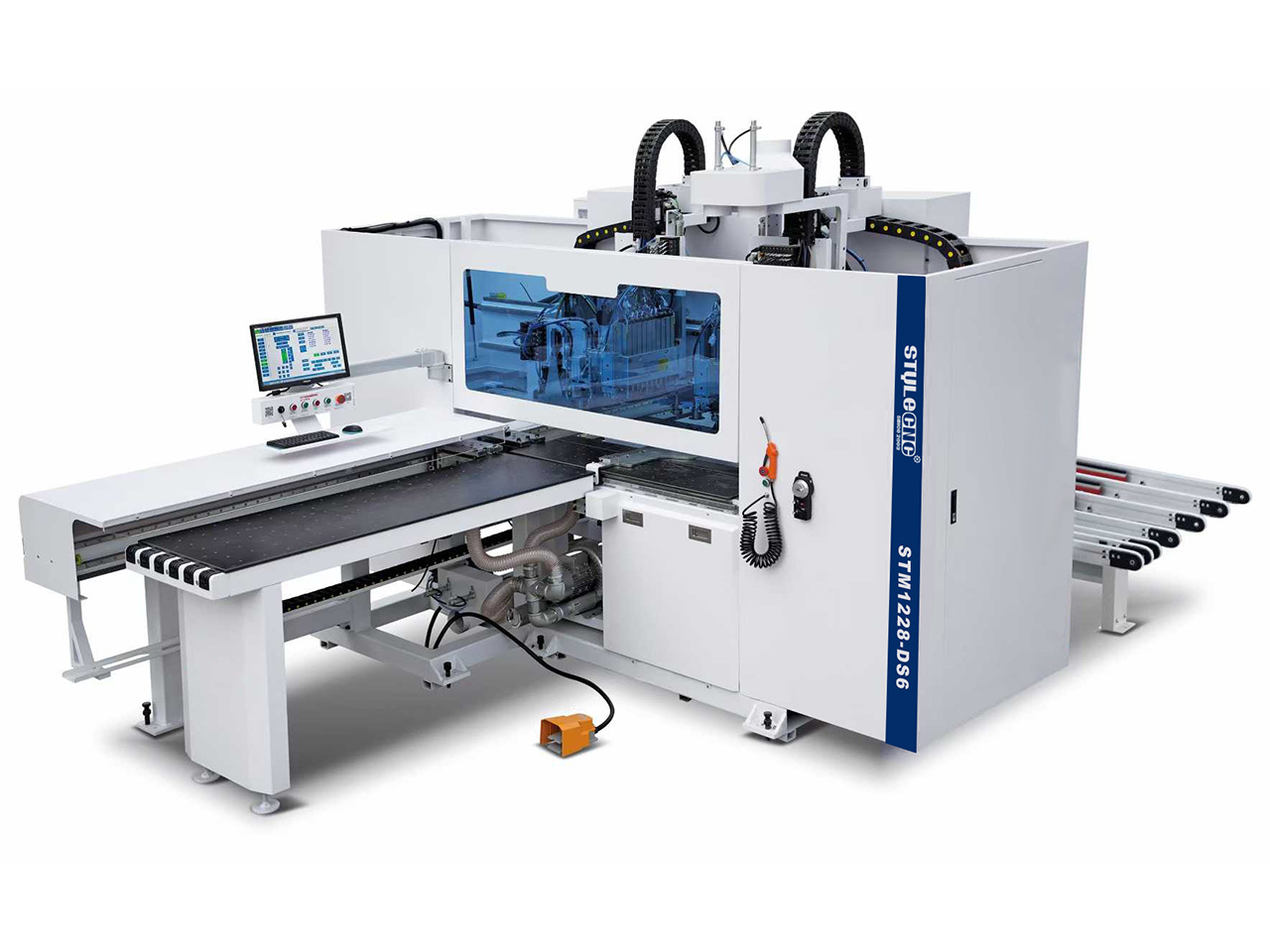

STMMáy khoan CNC 1228-DS6 với hai nhóm khoan và trục chính thay dao tự động (ATC).

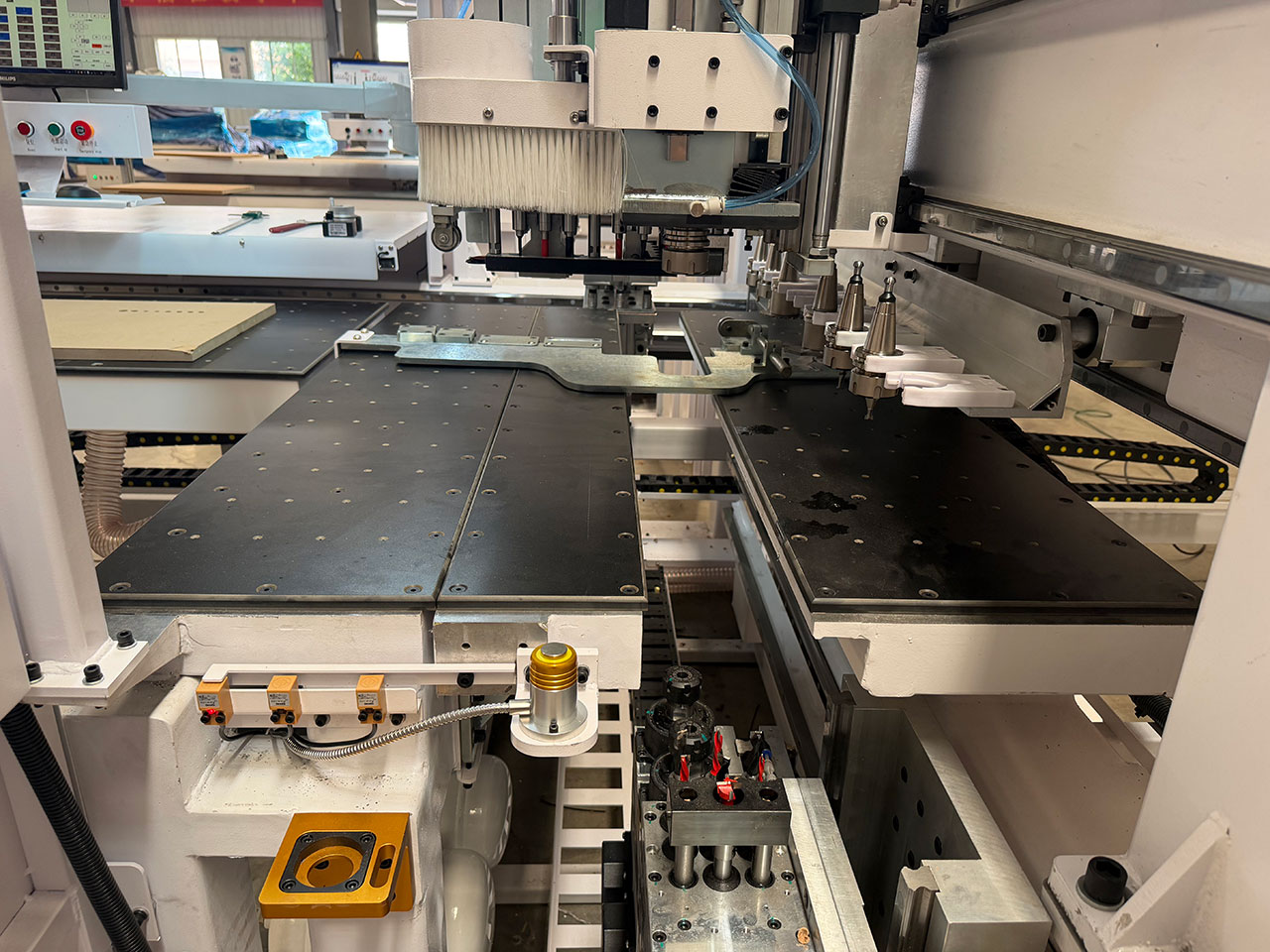

Cụm mũi khoan đáy và trục chính của máy khoan CNC

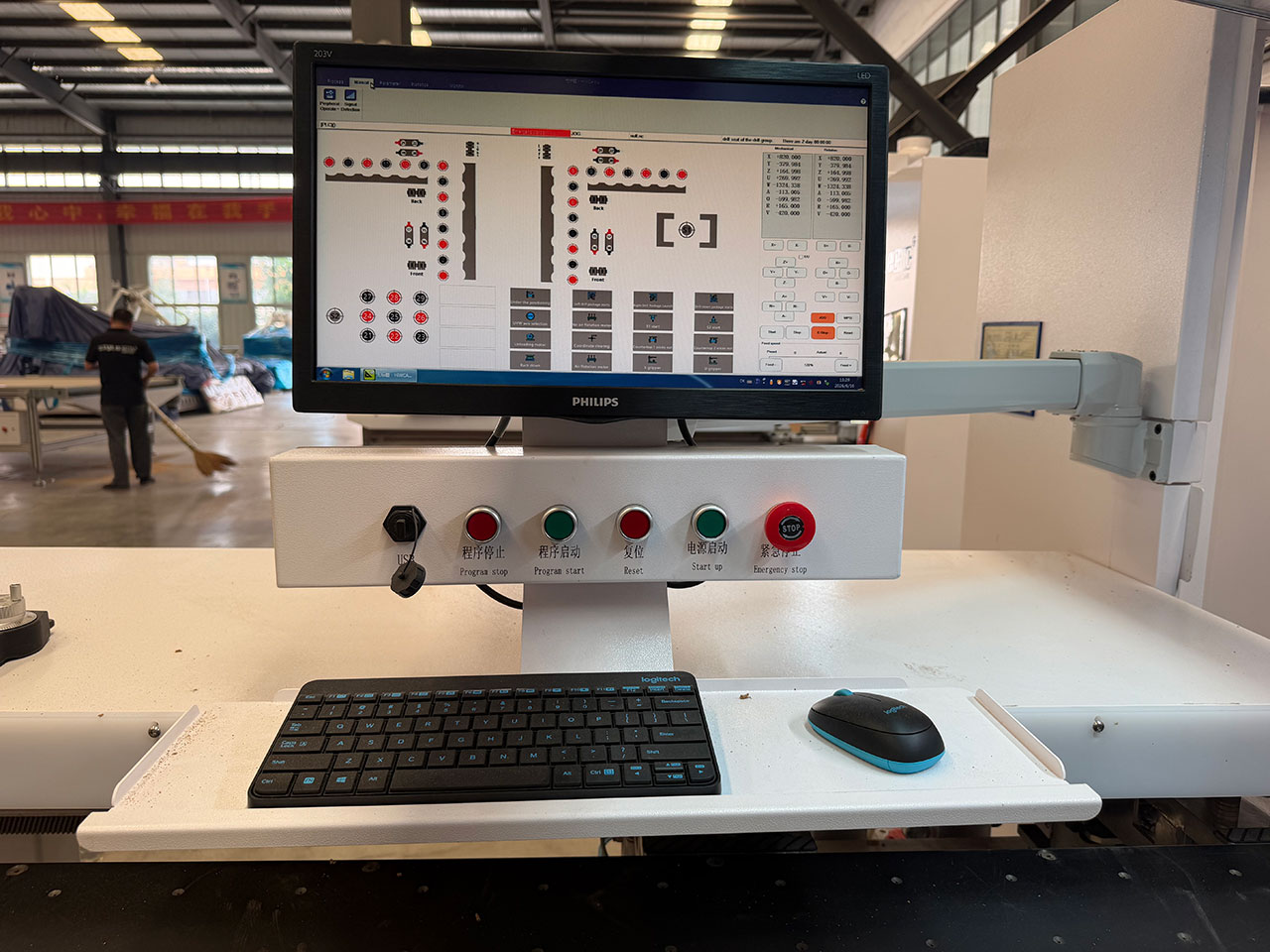

Bộ điều khiển máy khoan CNC

Thông số kỹ thuật máy khoan CNC 6 mặt tự động

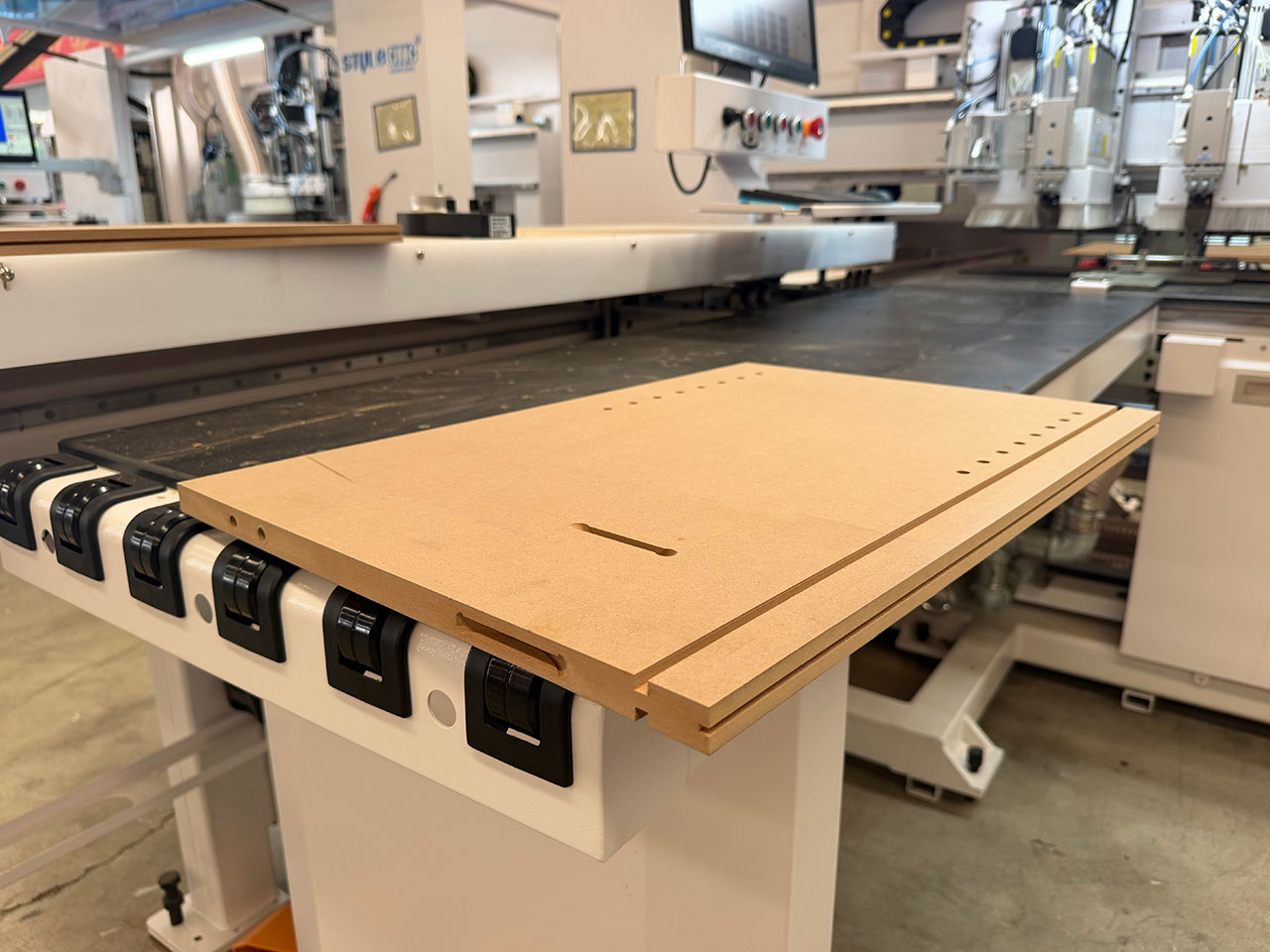

Ứng dụng của máy khoan 6 mặt CNC tự động

Các ngành áp dụng

Nội thất dạng tấm đặt làm theo yêu cầuGia công lỗ cho tủ, tủ quần áo, bàn đầu giường và các loại kệ lưu trữ.

Nội thất gỗ nguyên khốiGia công các lỗ lắp ráp, lỗ mộng và lỗ định vị.

Ngành công nghiệp cửa gỗKhoan lỗ để tạo rãnh bản lề, lỗ khóa và lỗ lắp đặt phụ kiện.

Bao bì bằng gỗGia công lỗ cho pallet gỗ và thùng xuất khẩu.

Vật liệu áp dụng

Máy khoan CNC này tương thích với ván dăm, ván MDF, ván ép, gỗ nguyên khối, ván gỗ nhựa và ván composite nhôm-gỗ.

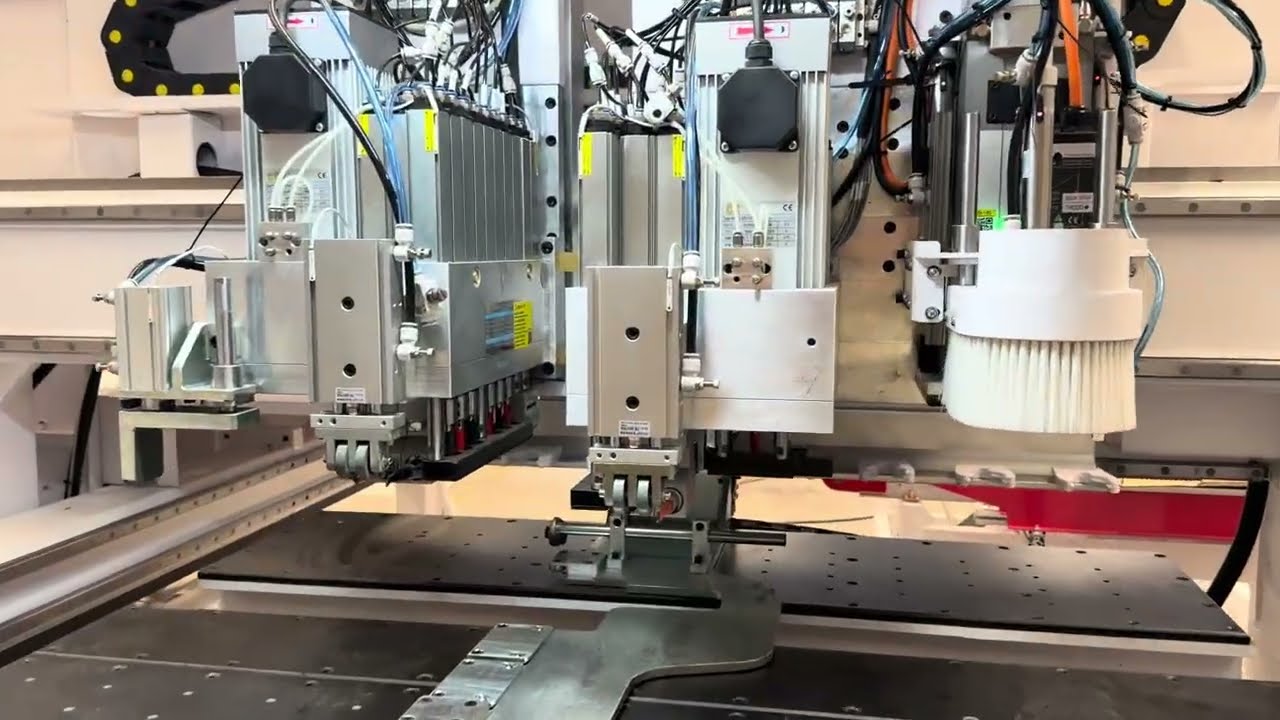

Dự án máy khoan CNC 6 mặt tự động

Đơn, Đôi, hay ATC: Lựa chọn cấu hình

Máy này có một vài cấu hình khác nhau, và cấu hình phù hợp phụ thuộc vào khối lượng công việc và hoạt động của bạn. Nhóm khoan đơn có một dãy mũi khoan, đủ dùng cho các công việc nhẹ hoặc khối lượng thấp. Nhóm khoan kép sử dụng 2 dãy mũi khoan, do đó có thể khoan nhiều lỗ hơn cùng một lúc và tăng năng suất. Việc bổ sung trục chính ATC cho phép thay dao tự động, vì vậy máy có thể chuyển đổi giữa các dụng cụ phay, tạo rãnh và khoét hốc trong một chu kỳ mà không cần dừng lại. Nếu bạn cũng cần gia công tạo rãnh và phay nặng hơn, một cấu hình mạnh mẽ hơn sẽ phù hợp. máy khoan và máy tạo rãnh là cấp bậc cao hơn tiếp theo. Bảng dưới đây trình bày các lựa chọn.

So sánh các cấu hình:

Danh sách kiểm tra khi mua và thiết lập:

✓ Điều chỉnh số lượng thành viên trong nhóm tập luyện sao cho phù hợp với số lượng thành viên trong nhóm.

✓ Thêm trục chính ATC để khắc và tạo rãnh.

✓ Xuất file DXF, MPR hoặc XML từ phần mềm thiết kế của bạn.

✓ Sử dụng kẹp phụ trợ cho các tấm ván bị cong vênh.

✓ Giữ cho mũi khoan luôn sắc bén và khối khoan luôn sạch bụi.

Bàn đứng được thiết kế tối ưu hóa luồng công việc.

Không giống như máy khoan bàn phẳng, máy này đặt các tấm ván lên một bàn thẳng đứng nghiêng và trượt chúng qua đầu gia công cố định. Bố cục đó rất hữu ích: việc chất và dỡ ván diễn ra ở độ cao thuận tiện, máy chiếm ít diện tích sàn và các tấm ván được di chuyển liên tục thay vì được đặt và lấy ra riêng lẻ. Các cảm biến đọc kích thước của từng tấm ván để phát hiện sớm tấm ván sai, và một kẹp phụ trợ giữ chặt các tấm ván bị cong hoặc vênh nhẹ. Nó thậm chí có thể gia công các chi tiết hẹp đến 60 milimét, vì vậy các mảnh nhỏ như mặt trước ngăn kéo cũng được xử lý tốt. Một máy đơn giản hơn máy khoan lỗ bên Bao gồm các lỗ cơ bản ở cạnh.

Máy khoan CNC 6 mặt tự động Đóng gói & Vận chuyển

Điều khoản đóng gói

1. Bọc máy CNC đa chức năng tốc độ cao bằng màng nhựa để bảo vệ khỏi bụi và hơi ẩm.

2. Đóng gói Máy cnc Đóng gói vào thùng gỗ dán để đảm bảo an toàn và tránh hư hỏng do va đập.

3. Xếp thùng gỗ dán vào container vận chuyển.

Điều kiện vận chuyển

Thông thường, đối với các mẫu tiêu chuẩn, việc giao hàng sẽ được thực hiện trong vòng 15 ngày kể từ khi nhận được tiền đặt cọc.

Dịch vụ & Hỗ trợ Máy khoan CNC 6 mặt tự động

Bảo hành & Dịch vụ sau bán hàng

1. Bao gồm bảo hành 24 tháng cho điều kiện sử dụng thông thường và dịch vụ bảo trì trọn đời.

2. Cung cấp hỗ trợ kỹ thuật 24/24 (qua điện thoại, email và các kênh trực tuyến khác).

3. Cung cấp khóa đào tạo miễn phí tại... STYLECNC Nhà máy bao gồm các hoạt động vận hành máy móc, bảo trì định kỳ và lập trình cơ bản.

4. Bao gồm sách hướng dẫn sử dụng bằng tiếng Anh dễ hiểu.

Điều khoản thanh toán

1. Thanh toán trước bằng chuyển khoản ngân hàng (T/T).

2. Đối với số tiền lớn hơn, thanh toán bằng Thư tín dụng (L/C) được chấp nhận. Vui lòng gửi bản dự thảo L/C để chúng tôi xem xét trước.

3. Chúng tôi cũng sẵn sàng xem xét các phương thức thanh toán khác, với điều kiện đáp ứng các điều khoản phù hợp.

Câu Hỏi Thường Gặp

Tôi có cần phiên bản trục chính ATC không?

Chỉ khi bạn muốn máy tự động thay dao. Trục chính ATC cho phép một chu kỳ khoan, sau đó chuyển sang dao phay hoặc dao tạo rãnh để tạo hốc và biên dạng. Ngay cả khi không có nó, bạn vẫn có thể khoan và tạo rãnh 6 mặt đầy đủ.

Nó tương thích với phần mềm thiết kế nào?

Nó đọc được các định dạng tệp tủ phổ biến như DXF, MPR và XML, và hoạt động với các phần mềm thiết kế như Cabinet Vision và Topsolid. Bạn cũng có thể gửi bản vẽ thông qua các kênh chung. Phần mềm CAD / CAMNhờ vậy, các bộ phận được chuyển từ khâu thiết kế sang gia công mà không cần vẽ lại.

Nó có thể xử lý các tấm bị cong vênh hoặc rất hẹp không?

Đúng vậy. Kẹp phụ trợ giữ các chi tiết bị cong hoặc vênh nhẹ, và hệ thống tự động phát hiện kích thước sẽ báo lỗi nếu phát hiện sai kích thước trước khi gia công. Máy có thể gia công các chi tiết rộng đến sáu mươi milimét, vì vậy các chi tiết hẹp có thể gia công mà không cần đồ gá đặc biệt.

Tại sao phương pháp này lại nhanh hơn so với các bài tập nhóm hoặc di chuyển từng điểm một?

Nhà sản xuất đánh giá tốc độ của máy nhanh hơn khoảng 6 lần so với máy khoan nhiều mũi và nhanh hơn 3 lần so với máy khoan điểm-điểm đối với các công việc tùy chỉnh. Tốc độ này có được nhờ nhiều trục chính khoan cùng một lúc, không cần định vị lại giữa các thao tác và các tấm ván được xử lý liên tục.

Liệu nó có thể kết nối với dây chuyền sản xuất hoàn chỉnh không?

Đúng vậy. Nó liên kết với một bộ định tuyến lồng nhau thượng nguồn và máy dán cạnh Ở khâu hạ lưu, bệ phân loại sẽ chuyển các tấm ván thành phẩm đến giai đoạn tiếp theo. Điều này cho phép bạn xây dựng một dây chuyền cắt, khoan và dán liên tục.

Việc bảo trì nào giúp máy khoan hoạt động chính xác?

Hãy luôn giữ cho mũi khoan sắc bén để lỗ khoan sạch và đúng kích thước, làm sạch bụi khỏi các khối khoan, và kiểm tra các chốt định vị và kẹp. Dụng cụ sắc bén và thiết lập sạch sẽ, chắc chắn sẽ duy trì độ chính xác trong thời gian dài.
